紹興上虞遠大暖通設備有限公司

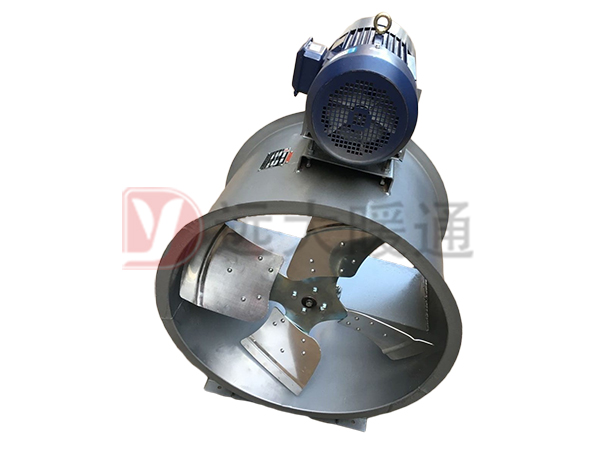

T35-11系列低噪聲軸流風機

一、概述

1.1. T35- 11型軸流式風機主要用于一般工廠、倉庫住宅內通風換氣或加強暖氣散熱用。風機按機號分由280-1120mn共三十個規格。每一規格風機葉片數都為4片，葉片角度有15°、20°、25°、30°、35°五種,參數范圍廣,風量800-67000mih，風壓40-470Pa。風機可壁式安裝也可普道式安裝。

1.2. 產品分類

●按外形結構分：壁式、崗位式、管道式。

●按使用環境分：

            普通型：適用于非易燃、易爆及無腐蝕性氣體的環境中。

            防腐型：葉輪、機殼為玻璃鋼,適用于含有腐蝕性氣體的環境中。

            防爆型：電機為隔爆型、葉片為鋁合金,適用于易燃、易爆氣體環境,防爆等級為EXd II BT4。

1.3. 為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機成包覆式。

二、工作條件

工作溫度：- 20-~+40℃；

濕度：小于90% ;

介質條件：

   常規型：非腐蝕、非易燃、易爆氣體(含塵量不超過100mg/m)。

   防爆型：非腐蝕含有易燃、易爆氣體(含塵量不超過100mg/m)。

   防腐型：有腐蝕性氣體(無任何粉塵)。

工作電源：三相、380V/50Hz（小功率風機可做成單相220V，請訂貨時注明）。

三、配置

3.1.標準配置

●葉輪；     ●電機；     ●機殼(風筒、電機支架)；     ●底腳。

3.2.備選什及附件(訂貨時注明是否購買)

※減振設備；     ※ 控制箱；     ※網罩；     ※對接法蘭；     ※百葉風口。

四、加工工藝

4.1. 風機葉輪：十字架為鋼制沖壓下料，液壓成形，葉片為鋁合金沖壓后液壓成形葉片與十字架鉚接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

4.2. 風機外筒法蘭為采用整體翻邊旋壓而成。

五、風機性能表

六、T35- 11(T40-11)型軸流風機外形及安裝尺寸
